P2L行星減速機
P系列行星減速器采用模塊化設計，可根據客戶要求進行變化組合，減速機采用漸開線行星齒輪傳動，臺理利用內、外嚙合、功率分流。齒輪均采用滲碳淬火處理，得到高硬耐磨表面，齒輪熱處理后全部磨齒，降低了噪音，提高了整機的效率和使用壽命。P系列行星齒輪減速器量輕、體積小、傳動比范圍大、效率高、運轉平穩、噪聲低適應性強等特點。減速機廣泛應用于冶金、礦山、起重運輸、電力、能源、建筑建材、輕工、交通等工業部門。
P系列型號規格表示方法舉例。
基本型號規格表示方法：
電機直聯表示方法：
輸入法蘭聯接表示方法舉例：
1、P系列行星齒輪減速器采用漸開線行星齒輪傳動，合理利用內、外嚙臺、功率分流。因此具有重量輕、體積小、傳動比范圍大、效率高、運轉平穩、噪聲低、適應性強等特點；
2、箱體采用球塑鑄鐵，大大提高了箱體的剛性及抗震性；
3、輸入方式:同心軸輸入，斜齒輪輸入，錐齒輪一斜齒輪輸入，錐齒輪輸入；
4、輸出方式:內花鍵式，空心軸收縮盤式，外花鍵式，實心軸平鍵；
5、安裝形式:水平安裝，垂直安裝，扭力臂安裝；
6、采用模塊化設計;可根據客戶要求進行變化組臺；
7、和R, K系列組合可得到更大速比。

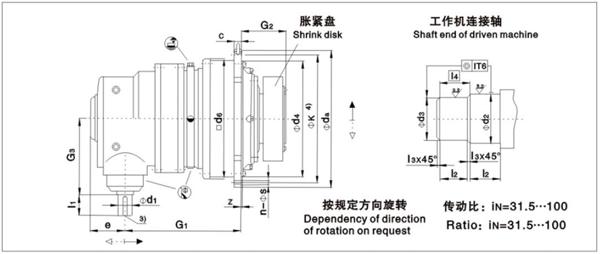

P2LA iN = 31.5 ... 100

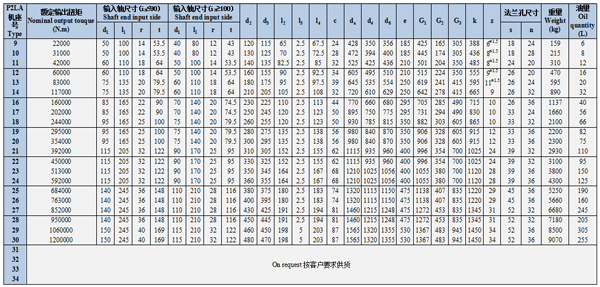

注：1、當d1≤100時公差為m6，當d1〉100時公差為n6；
2、當尺寸d2或d3≤160時，公差為h6;
當尺寸d2或d3〉160時，公差為g6;
3、重量不包括脹緊盤和潤滑油。
